球鉸支座的裝置細則有以下幾點:
選用球鉸支座時，橋梁梁體及墩臺部位的混凝土標號不得低于C35,特殊情況需征得規劃單位認同。裝置支座及地腳螺栓：支座板四角鋼楔塊調整支座水平，并使下支座板底面高出橋墩頂面，找正支座縱、橫橋向中線方位，使之契合規劃要求。用環氧砂漿灌注地腳螺栓孔及支座底面墊層。

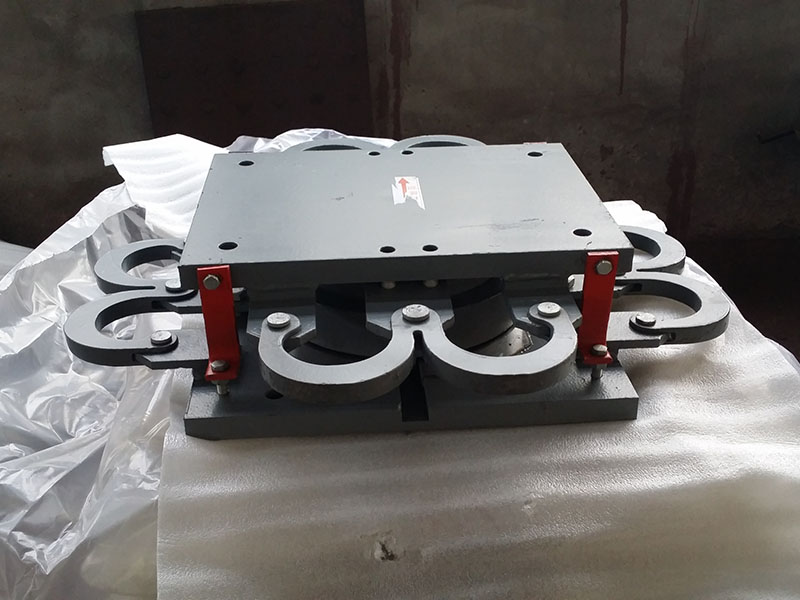

球鉸支座構造：支座由下支座凹板、球冠襯板、上支座滑板、聚四滑板(平面和球面各一塊)及橡膠密封圈和防塵罩等部件組成。球冠襯板是球形支座的核心。它的平面部分開有鑲嵌四氟板的凹槽，用以固定平面四氟板。
1、球鉸支座的安裝方案、連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。
2、抗震拉拔支座下部鋼筋砼柱的標號不得低于C40級。
3、柱內配筋應參考本支座設計時的研究分析結果，即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內（b為柱截面寬度），增大水平箍筋截面的配置，其增加量依承載力分析結果確定。
4、GKQZ球鉸支座根據設計需要在上支座板與滑板之間設置偏值。
